60x30x600钢制柱式散热器

作者：瑞华特来源：www.ruizhaoxue.com 发布时间：2021-03-24 浏览量：

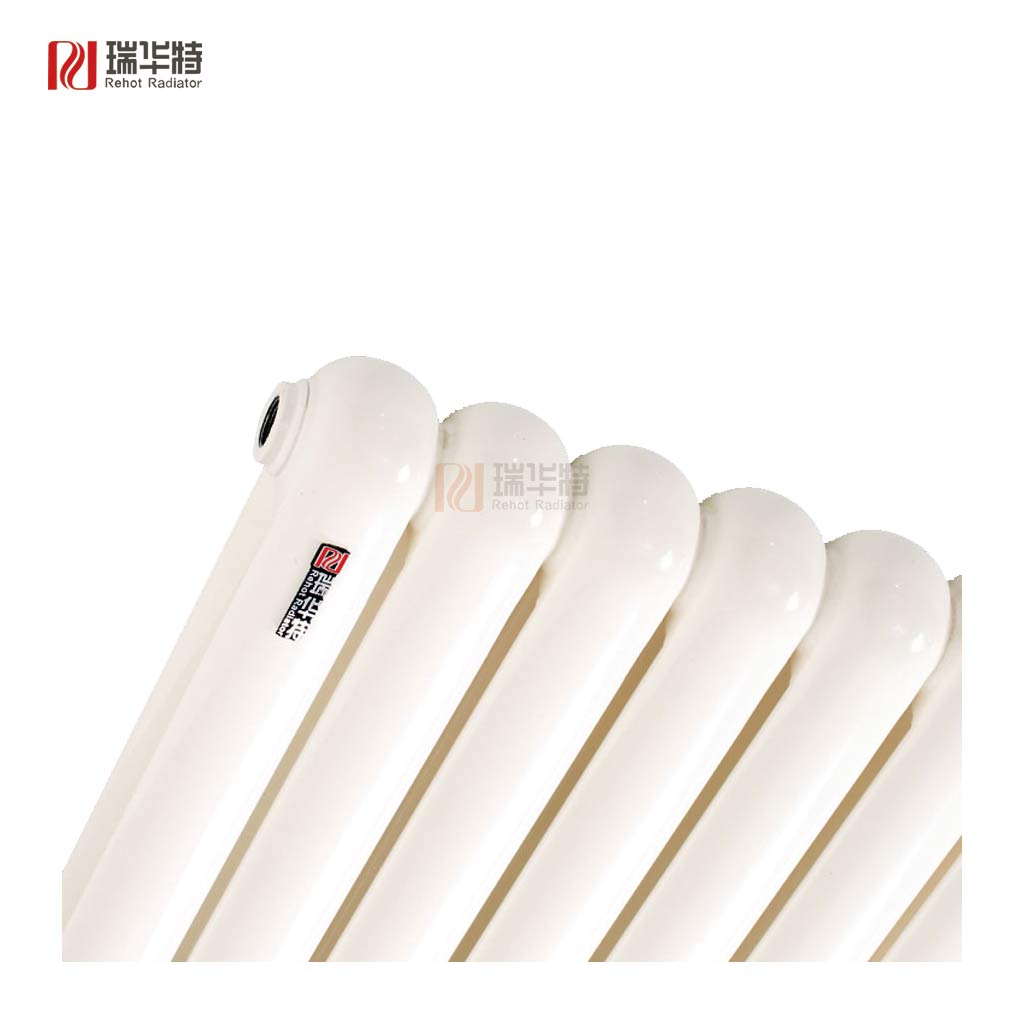

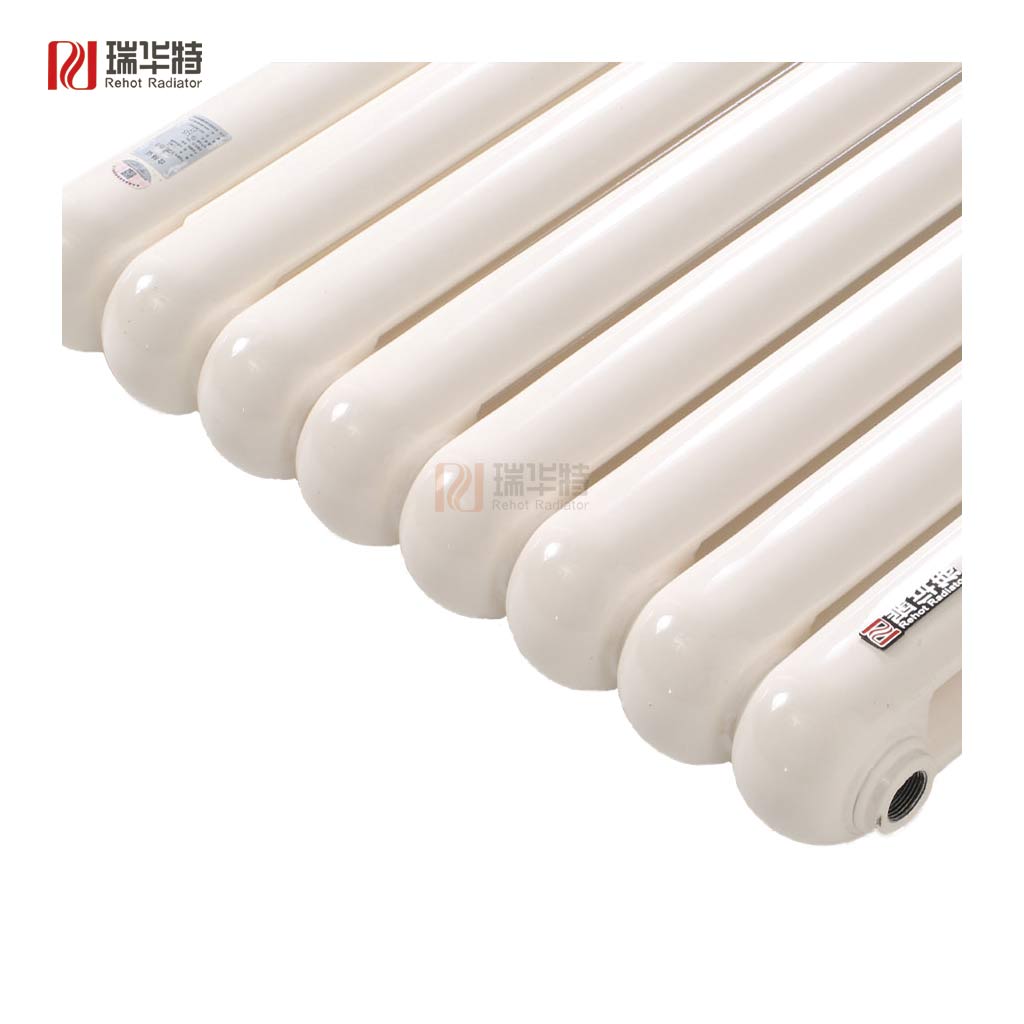

60x30x600钢制散热器钢制柱式散热器

品牌：瑞华特暖气片/散热器

材质：优质低碳钢（进口原材料）

工艺：

使用氩弧焊接设备及技术，焊接强度高，承压能力强；

独特的表面抛丸及酸洗磷化处理；

超细纳米防腐涂料，真空灌装防腐涂层均匀无限防腐；

进口抗紫外线全聚酯塑粉，全自动静电喷塑附着力更强，表面光洁亮丽；

经数次100%气密性压力检测，承压能力强，试验压力为1.5Mpa。

个性特点：

源自欧洲简约的二柱式外形设计，美观而经典；

散热性能稳定，适用于各种采暖、水质和系统。

钢制SHT60*30在不同温差下的散热量表
温差Temperature difference 中心距Distance between axes(mm) 单位unit：w/片 ribs
△t℃	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
35	35.26	43.75	53.86	58.25	68.35	75.08	83.73	91.35	101.35	111.99	119.62	129.13	138.65	143.68	151.51	162.29	170.72	179.41
40	41.84	51.92	62.98	69.16	81.17	89.17	99.44	108.52	120.40	133.11	142.20	153.51	164.85	170.88	180.18	193.14	203.17	213.5
45	48.66	60.39	72.83	80.47	94.47	103.78	115.73	126.33	140.16	155.03	165.63	178.80	192.04	199.10	209.95	225.17	236.87	248.92
50	55.69	69.13	84.56	92.15	120.91	118.86	132.55	144.72	160.56	177.67	189.84	204.94	220.13	228.28	240.71	258.31	271.72	285.55
55	62.92	78.13	95.12	104.16	122.34	134.39	149.86	163.65	181.57	200.99	214.78	231.86	249.08	258.34	272.41	292.47	307.65	323.3
60	70.34	87.35	103.87	116.49	136.84	150.32	167.63	183.09	203.14	224.95	240.40	259.52	278.81	289.23	304.98	327.58	344.59	362.12
64.5	77.16	95.85	115.35	127.85	150.20	165.00	184.00	201.00	223.00	247.01	264.00	285.00	306.20	317.70	335.00	359.00	378.64	397.9
70	85.69	106.46	127.54	142.03	166.90	183.34	204.45	223.37	247.83	274.61	293.51	316.86	340.46	353.30	372.54	400.45	421.24	442.67
Q=a（△T）n
△t℃	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
a	0.371	0.457	0.55	0.602	0.7014	0.77049	0.85922	0.9308	1.03269	1.125	1.19735	1.2926	1.383	1.423	1.5005	1.579	1.661	1.7455
n	1.281	1.283	1.283	1.286	1.288	1.288	1.288	1.29	1.29	1.294	1.295	1.295	1.296	1.298	1.298	1.303	1.303	1.303
钢制SHT60*30技术参数
中心距H（mm）	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
高度H1（mm）	370	470	570	670	770	870	970	1070	1170	1270	1370	1470	1570	1670	1770	1870	1970	2070
散热量（W/片）	77.16	95.85	116.56	127.85	150.21	165.00	184.00	201.00	223.00	247.01	264.00	285.00	306.20	317.70	335.00	359.95	378.65	397.9
水容量（L/片）	0.89	1.13	1.37	1.61	1.86	2.1	2.34	2.58	2.82	3.06	3.3	3.54	3.79	4.03	4.27	4.51	4.75	4.99
散热表面积（M²/片）	0.105	0.136	0.165	0.194	0.223	0.252	0.281	0.31	0.339	0.368	0.397	0.426	0.455	0.484	0.513	0.542	0.571	0.6
重量（kg）	1.2	1.53	1.85	2.35	2.5	2.83	3.16	3.48	3.81	4.137	4.464	4.791	5.118	5.445	5.772	6.099	6.426	6.753
厚度（mm）	90
工作压力（MPa）	1
试验压力（MPa）	1.5
接口尺寸	标准6分口、4分口、1寸口
水平下进下出接口中心距尺寸（mm）		以组合长度为准
产品组合长度表
片数	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
组合长度	227	296	365	434	503	572	641	710	779	848	917	984	1055	1124	1193	1262	1331	1400
注：组合长度为产品净组合长度，每片间隙9MM。
